【新品】工業級兆赫茲負壓DC-DC轉換芯片

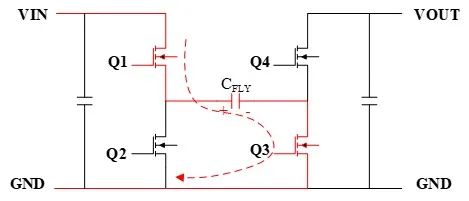

前半個周期：Q1與Q3導通，Q2與Q4關斷，電源給CFLY電容充電。（如下圖所示）

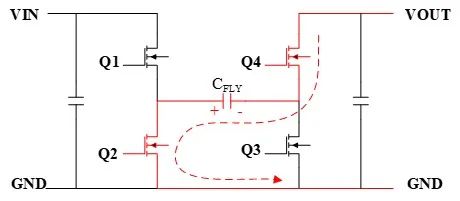

后半個周期：Q1與Q3關斷，Q2與Q4導通，將CFLY電容上存儲能量傳輸至輸出電容，同時給負載供電。（如下圖所示）
1

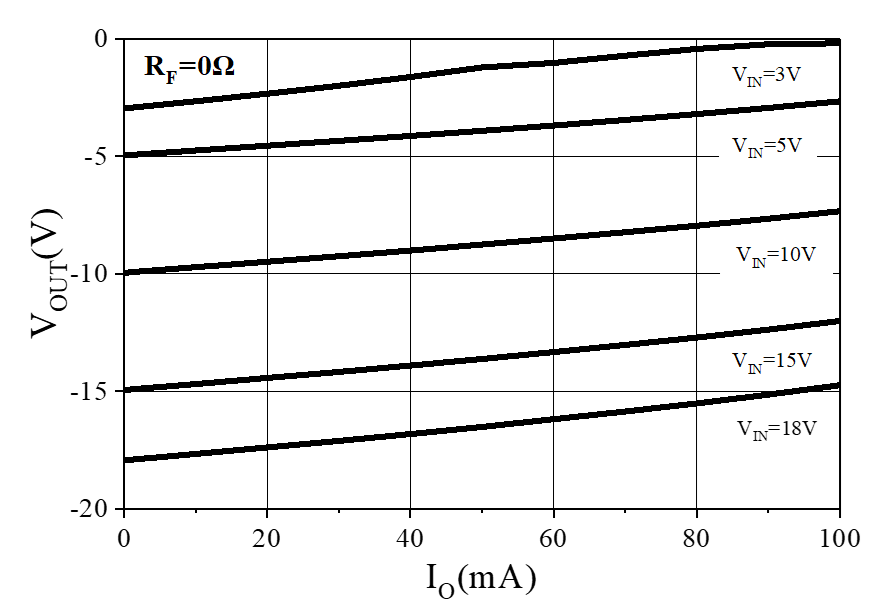

輸出電壓

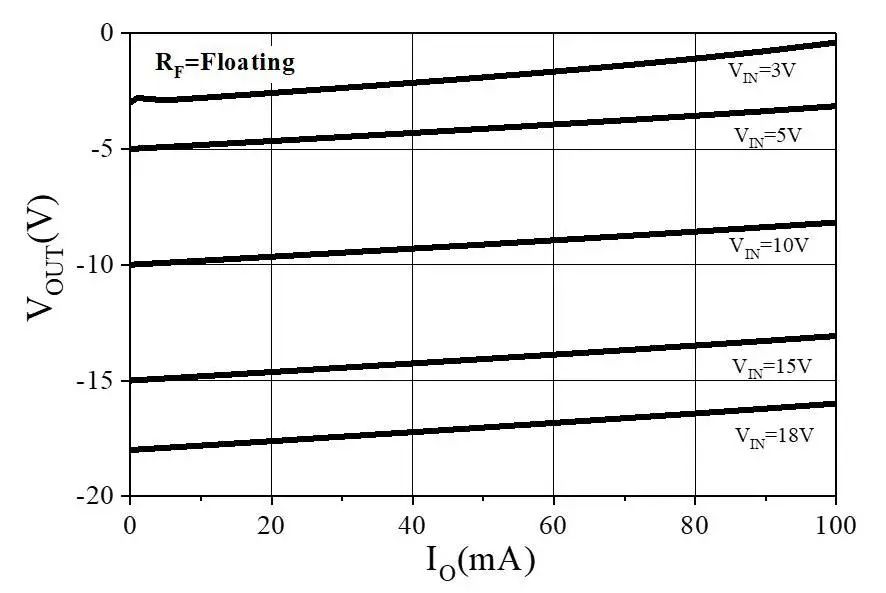

測試條件：環境溫度25°C，測試不同開關頻率和不同負載時的輸出電壓。
測試結果：相同條件下，輸出電壓隨負載的增加而增加，隨開關頻率的增加而減小。
2
工作頻率

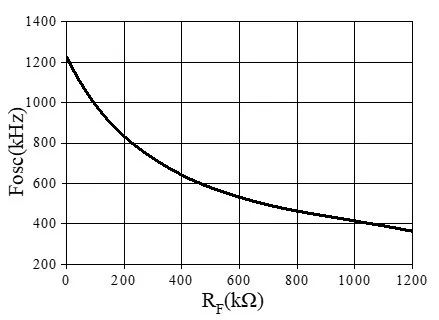

測試條件：環境溫度25°C，更換不同RF電阻，測試系統開關頻率。
測試結果：相同條件下，工作頻率隨RF的增加而減小，工作頻率范圍120kHz~1.25MHz。
3
靜態電流

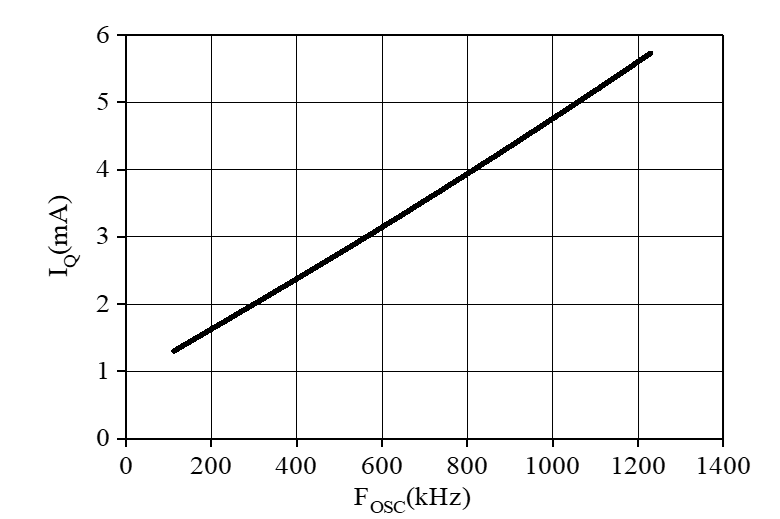

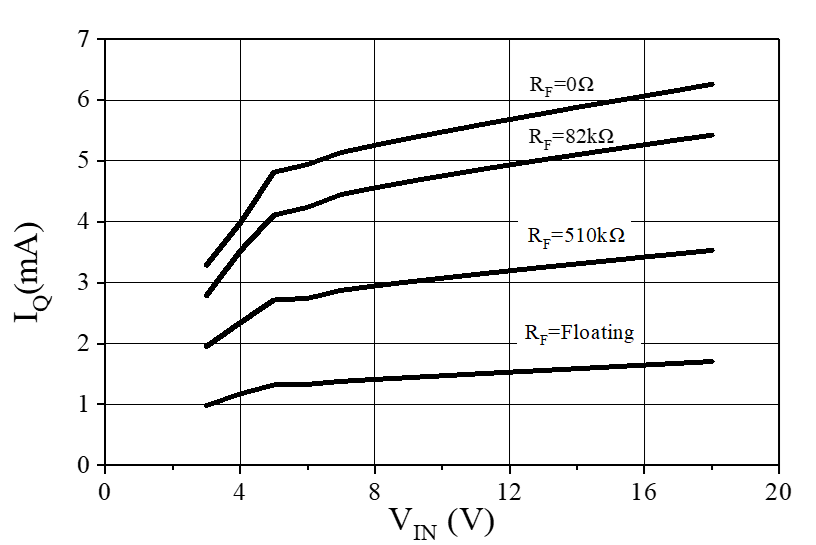

測試條件：環境溫度25°C，空載條件下，測試不同開關頻率和不同輸入電壓時的靜態電流。
測試結果：相同條件下，靜態電流隨開關頻率的增加而增加，隨輸入電壓的增加而增加。
4
效率

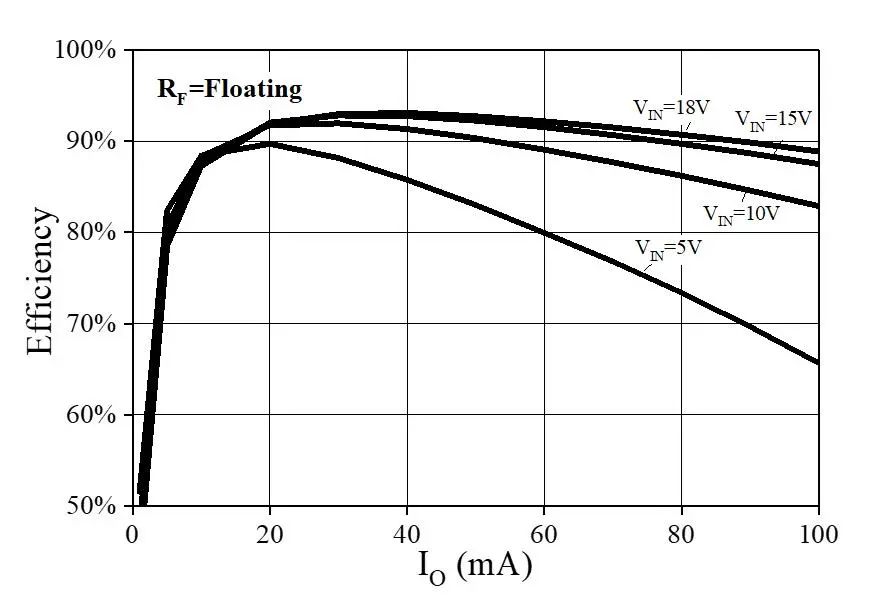

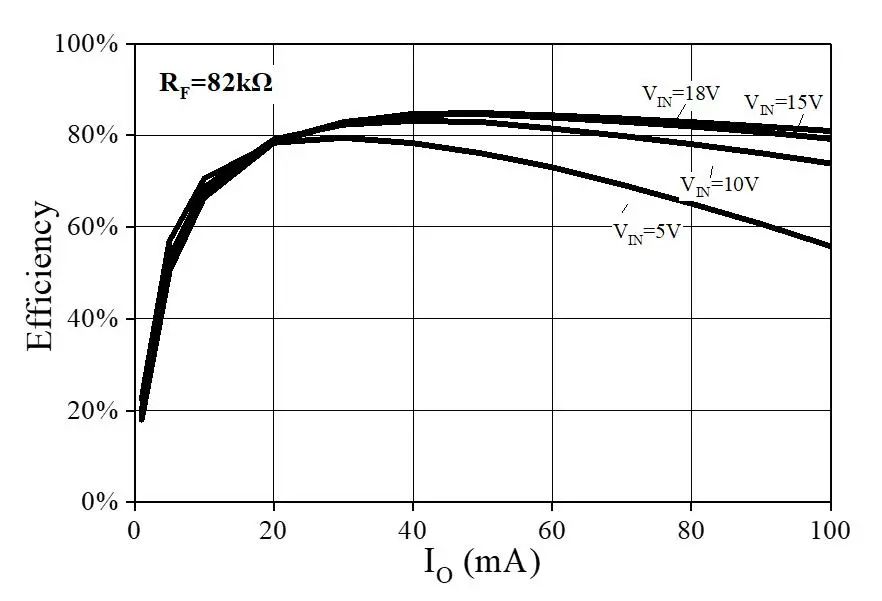

測試條件：環境溫度25°C，測試不同開關頻率、不同輸入電壓和不同負載時的效率。
測試結果：相同條件下，效率隨開關頻率增加而減小。
5

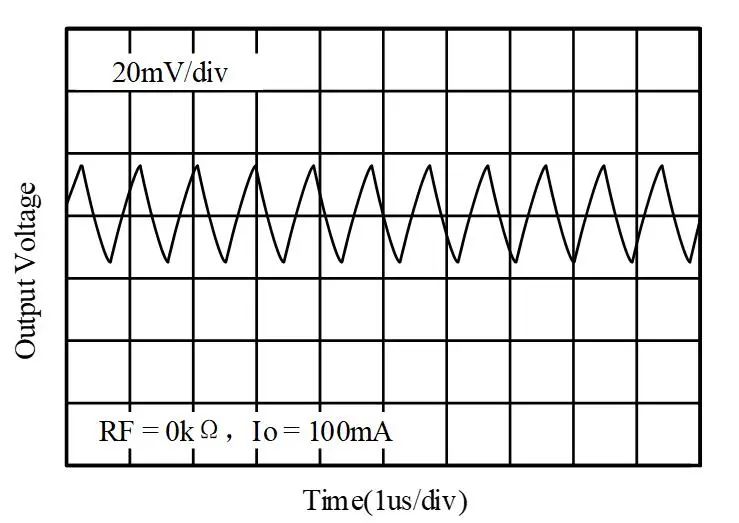

輸出電壓紋波

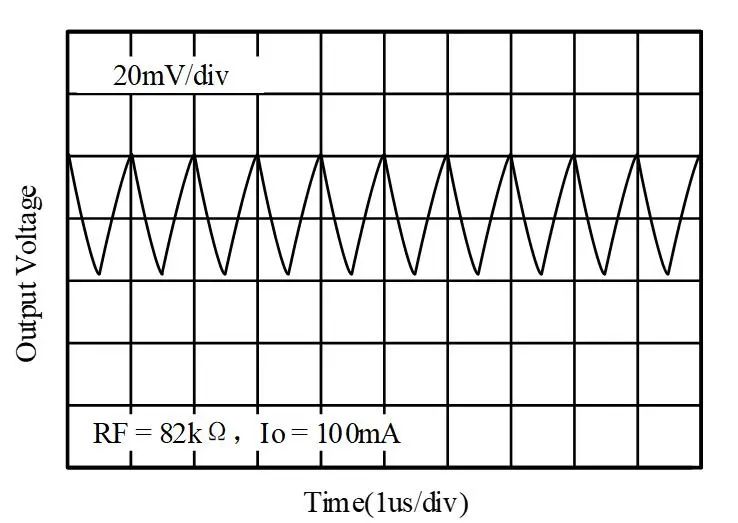

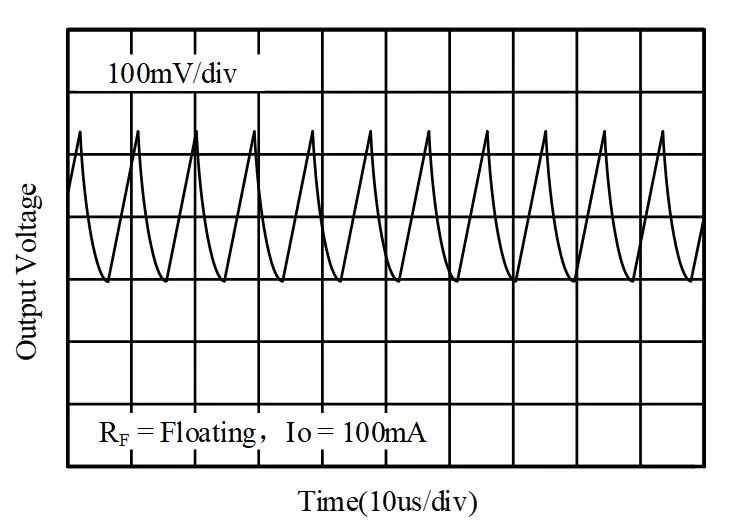

測試條件：環境溫度25°C，測試不同開關頻率下滿載時的輸出紋波。
測試結果：相同條件下，輸出紋波隨開關頻率增加而減小。
6
滿足工業級ESDA/JEDEC可靠性標準
通過工業級ESDA/JEDEC可靠性標準測試，包括HTOL、ESD、Latch-up、AC等9個測試項目。
